First Croatian Amateur Radio Balloon - PiHRAB-2
Prvi Hrvatski Radioamaterski balon - PiHRAB-2
Radio club "Bilogora" Bjelovar
Last updated: 18.10.2013.
Dana 01.09.2013. godine, u 13.00 sati po lokalnom vremenu, 11.00 UTC , sa nogometnog igrališta NK "Bilogora", u Kapeli, članovi Radio kluba "Bilogora" iz Bjelovara, drugi put u Hrvatskoj, pustiti će slobodno leteći radioamaterski balon punjen helijem, PiHRAB-2.
Sama ideja projekta puštanja drugog hrvatskog radioamaterskog balona se razvila nakon vrlo uspješnog puštanja prvog hrvatskog radioamaterskog balona, PiHRAB-1.
U samom početku zamisli o puštanju drugog hrvatskog radioamaterskog balona u tim projekta se uključila nekolicina radioamatera iz Radio kluba koji su uložili svoje vrijeme, novac i opremu da bi projekt zaživio. Tim je u sastavu:
Voditelj projekta:
Mile Štrk, 9A9Y
Članovi tima:
Dubravko Rekić, 9A6NRD, Zoran Dedić, 9A6NDZ, Igor Majurec, 9A5CNN, Ina Antunović, 9A3INA, Mihael Škrnjug, 9A3EMS, Željko Jurić, 9A9ZZ, Stevo Cvrk, 9A3CCS, Mirko Blagaj, 9A3BOO
Poslije dužih priprema, u roku nekoliko mjeseci tim je uspio sakupiti svu potrebitu opremu (balon, padobran i ostalo), izraditi sve sklopove koji su potrebni (stabilizacija napona, vremenski sklopovi, APRS, prepravka radio uređaja i ostalo), kao i prateću opremu (antena, radar reflektor, baterije, kutije i ostalo) te na kraju i ishodovati sva dopuštenja od nadležnih tijela.
U sam projekt su se uključili i NK "Bilogora" iz Kapele, koji su izašli u susret i ustupili na korištenje prostore nogometnog igrališta NK "Bilogora", Kapela. Na sam dan puštanja drugog hrvatskog balona članovi nogometnog kluba će također pomoći u organizaciji i ostalim stvarima da bi projekt uspješno završio.
Tehničke karakteristike projekta:
Pozivna oznaka balona: 9A5B
Predviđeno vrijeme puštanja balona: 01.09.2013 u 13.00, lokalno vrijeme, 11.00 UTC
Lokacija puštanja: nogometno igralište NK "Bilogora", Kapela, koordinati 45°59'25.49" N, 16°51'52.26" E, ASL: 143 m
Predviđeno vrijeme trajanja leta: oko 2 sata
Predviđena maksimalna visina leta: oko 30 km
Predviđeno mjesto pada tereta: u krugu od oko 150 km od mjesta puštanja
Težina tereta bez balona: 1,5 Kg
Težina balona: 800 g
Punjenje balona: helij
Teret sadrži: predajnik na frekvenciji 145.200 Mhz, izlazne snage 300 mW, GPS uređaj (slanje pozicije, visine, brzine), APRS, razni senzori (temperatura unutar paketa, vanjska temperatura, stanje baterije), baterija, antena, video kamera, predajnik 1,280 GHz, glasovni papagaj, predajnik 7.030 MHz
Frekvencije: 145.200 MHz, 300 mW, APRS telemetrija (Packet radio) i FM papiga (pozivna oznaka 9A5B, glasovna poruka: 9A5B First croatian amateur radio balloon PiHRAB-2)
1,280 GHz, Video prijenos, 700 mW, ATV 433.400 MHz - Prijemnik u teretu balona za prinudno slijetanje u slučaju opasnosti 433.200 Mhz - papagaj repetitor (od ARS Italy na ASL
1500 m visoko na talijanskim planinama Apenini)
7.030 MHz - CW beacon,
150 mW (poruka CW: 9A5B First croatian amateur radio balloon PiHRAB-2)
Teret je izvana opremljen sa: zvučnim i svjetlosnim signalima, radar reflektorom veličine 20x20x10 cm, padobranom 56''
Kutija tereta: stiropor, obložen izvana sa reflektirajućom folijom
Broj osoba u projektu: 9
Pozivaju se svi radioamateri iz Hrvatske i okolnih zemalja da taj dan poslušaju na frekvenciji 145.200 Mhz, 7.030 MHz, 1,280 GHz i dostave izvješća o čujnosti signala na online log: http://bilogora.net/PiHRAB-2_Log.aspx
Svako izvješće će biti potvrđeno sa posebnom Zahvalnicom od Radio kluba "Bilogora", Bjelovar.
Zamoljavamo također radioamatere za susretljivost da isti dan u vremenu od 13.00 do 15.00 sati po lokalnom vremenu, 11.00 do 13.00 UTC, ne koriste frekvenciju 145.200 MHz i 433.400 MHz za odašiljanje .
Pozivamo također i sve koji mogu doći i osobno prisustvovati projektu puštanja balona.
Više o samom projektu prvog hrvatskog radioamaterskog balona, PiHRAB-2 možete pročitati na stranicama Radio kluba : www.bilogora.net, gdje će te na vrijeme moći saznati sve nove informacije vezane za projekt.
Radio klub "Bilogora" se posebno zahvaljuje NK "Bilogora", Kapela, na susretljivosti glede dopuštenja korištenja lokacije nogometnog igrališta NK "Bilogora" u Kapeli, kao i na samom sudjelovanju u projektu.
Posebna zahvala i osobama koje su sudjelovale u projektu sa savjetima, donacijama opreme i komponenti kao i drugim vidovima pomoći:
Oliveru, DG7XO, Frani, ZL1SLO/9A8SLO, Auckland VHF Group, ZL1BQ, Alenu, 9A4WW, gospođi Ladi iz Hrvatske kontrole zračne plovidbe d.o.o., Goranu, AD6IW, Draganu Panteliću, Željku Krvaru, Dubravku, 9A6NRD, Zoranu, 9A3HP, Leon, 9A9L, g. Toni Zlopaša iz Hrvatske kontrole zračne plovidbe d.o.o., Hrvatska kontrola zračne plovidbe d.o.o., Goranu, E73DL, koordinator za Bosnu i Hercegovinu, Zoran, 9A3HP,
Janez, S52FO, koordinator za Sloveniju, Rolando, 9A3MR, MRASZ-Magyar Rádióamator Szövetség, Laci, HA3HY, Alain, F6AGV, koordinator za Francusku,
BFRA Bulgaria, Anton, LZ3AI,
ARS Italy, Giorgio, IW4CEZ,
Erica, IZ0EIK, OEVSV Austria, Harald, OE3HBS, Fred, OE3BMA, Max, OE3MSU,
SRV Vojvodina,
Ernst, OE3EJB,
Victor, LZ1NY,
Izvršni direktor ATM Mihajlo Jelisavčić,
Erwin, OE1FEA, vieHAB SAR team,
Hristo, 9A7KXP,
Darko, 9A3LI, Martin, 9A2JK,
Adam, 9A4QV,
"Zlatni štapići", Bjelovar,
Srećko, 9A5BS, 9A5BS, Damir, E73BI, ARAuBiH,
Fotoklub Bjelovar,
kao i svima ostalima koji su pomogli u projektu a ovdje nisu pomenuti.
Voditelj projekta PiHRAB-2: Mile Štrk, 9A9Y
Radio klub "Bilogora", Bjelovar
Predsjednik:
Dubravko Rekić, 9A6NRD
On 01.09.2013 ., at 13.00 hours local time, 11:00 UTC, on a football field FC "Bilogora" in Kapela, near Bjelovar, members of the Radio Club "Bilogora" Bjelovar, the second time in Croatia, realease the free flying amateur radio balloon with helium, PiHRAB-2.
The idea of the project come after a very successful release of the first Croatian Amateur Radio balloon PiHRAB-1.
In the beginning the idea of release second Croatian Amateur Radio Balloon, PiHRAB-2, has started from few members of amateur radio club "Bilogora" from Bjelovar, who have invested their time, money and equipment to make that the project come to life.
Memmbers of team are:
Project Manager: Mile Strk, 9A9Y
Team members: Dubravko Rekic, 9A6NRD, Zoran Dedic, 9A6NDZ, Igor Majurec, 9A5CNN, Ina Antunovic 9A3INA, Mihael Skrnjug, 9A3EMS, Zeljko Juric, 9A9ZZ, Stevo Cvrk, 9A3CCS, Mirko Blagaj, 9A3BOO
After a long preparation, within a few months the team has managed to collect all the necessary equipment (balloon, parachute, etc.), make all the circuits that are needed (voltage stabilization, timers, APRS, refit the radio, etc.), as well as associated equipment (antennas, radar reflector, batteries, boxes, etc.) and finally obtain all the permits from the competent authorities.
In the project we got involved and FC "Bilogora" from Kapela, near Bjelovar, who kindly give us a permits to use spaces of football field FC "Bilogora" from Kapela, near Bjelovar. On the day of the release of the second balloon Croatian football club members will also assist in the organization and other things that make the project successfully completed.
Technical features of the project:
Callsign of balloon: 9A5B
Date and time of release balloon: 01.09.2013 at 13.00 local time, 11:00 UTC Location of release: football field FC "Bilogora" from Kapela, near Bjelovar, coordinates 45 ° 59'25 .49 "N, 16 ° 51'52 .26" E, ASL: 143 m Flight duration: about 2 hours Predicted maximum altitude: about 30 km Space provided loads falling: in the range of about 150 km from the release point Payload without balloons: 1.5 Kg Balloon weight: 800 g Filling the balloon: helium The package includes: transmitter on the frequency 145.200 MHz , output power 300 mW, GPS device (sending position, altitude, speed), APRS , various sensors (temperature inside the package, outside temperature, battery), battery, antenna, video camera , transmitter 1,280 GHz , Voice Parrot, transmitter 7.030 MHz
Frequencies:
145.200 MHz - 300 mW, APRS telemetry (Packet Radio) and FM parrot (callsign 9A5B, parrot message: 9A5B First croatian amateur radio balloon PiHRAB-2)
1,280 GHz - 700 mW Video transfer, ATV
433.400 MHz - Emergency cut down system receiver in balloon payload 433.200 Mhz - parrot repeater (from ARS Italy on the ASL 1500 m high on Italy Appennini mountains)
7.030 MHz - CW beacon,
150 mW (CW message: 9A5B First croatian amateur radio balloon PiHRAB-2)
The package is on the outside equipped with: sound and light signals, radar reflector size 20x20x10 cm, 56'' parachute Package box: Styrofoam, covered on the outside with a reflective film People in the project: 9
We invite all radio amateurs from Croatia and neighboring countries to this day listen on the frequency 145.200 MHz, 7.030 MHz, 1,280 GHz, and submit reports on audible signal at online log: http://bilogora.net/PiHRAB-2_Log.aspx
Each report will be confirmed with Letter of thanks of Radio Club "Bilogora" Bjelovar.
We also request all hams for cooperation and that same day in the period 13:00 to 15:00 hours local time, 11:00 to 13:00 UTC , do not use the frequency 145.200 MHz and 433.400 MHz for any transmission .
We also invite all who can to come and attend in person, at the launch of balloon.
More about the project, the First Croatian Amateur Radio Balloon, PiHRAB-2, can be found on the pages of Radio Club "Bilogora": www.bilogora.net, where you will in time be able to find out any new information related to the project.
Radio Club "Bilogora" are particularly grateful to FC "Bilogora" from Kapela on the kindness regarding permission to use locations of football field FC "Bilogora" from Kapela, as well as the participation in the project.
Special thanks to people who participated in the project with advice, donations of equipment and components, as well as other forms of assistance:
Oliver, DG7XO, Frane, ZL1SLO/9A8SLO, Auckland VHF Group, ZL1BQ, Alen, 9A4WW, Mrs. Lada from the Croatia control Ltd, Goran, AD6IW, Dragan Pantelic, Zeljko Krvav, Dubravko, 9A6NRD, Zoran, 9A3HP, Leon, 9A9L, Mr. Toni Zlopaša from the Croatian control Ltd, Croatian control Ltd, Goran, E73DL,coordinator for Bosnia and Herzegovina, Zoran, 9A3HP,
Janez, S52FO, coordinator for Slovenia, Rolando, 9A3MR, MRASZ-Magyar Rádióamator Szövetség, Laci, HA3HY, Alain, F6AGV, coordinator for France,
BFRA Bulgaria, Anton, LZ3AI,
ARS Italy, Giorgio, IW4CEZ,
Erica, IZ0EIK, OEVSV Austria, Harald, OE3HBS, Fred, OE3BMA, Max, OE3MSU,
SRV Vojvodina,
Ernst, OE3EJB,
Victor, LZ1NY,
Executive Director ATM Mihajlo Jelisavcic,
Erwin, OE1FEA, vieHAB SAR team,
Hristo, 9A7KXP,
Darko, 9A3LI, Martin, 9A2JK,
Adam, 9A4QV,
"Zlatni stapici", Bjelovar,
Srecko, 9A5BS,
9A5BS, Damir, E73BI, ARAuBiH,
Fotoklub Bjelovar,
and everyone else who helped in the project and here are not mentioned.
Project Manager PiHRAB-2: Mile Strk, 9A9Y
Radio Club "Bilogora" Bjelovar
President: Dubravko Rekic, 9A6NRD
Le 01.09.2013 a 13h00 heure locale, 11h00 GMT , sur un terrain de football FC "Bilogora" dans Kapela, pres de Bjelovar , les membres du Radio Club "Bilogora" Bjelovar , la deuxieme fois en Croatie, réaliseront le vol libre d'un ballon radioamateur a l'hélium, PiHRAB-2 .
L'idée du projet vient apres une réalisation tres réussie du premier ballon radioamateur croate, PiHRAB-1.
Au début, l'idée du lâcher du deuxieme ballon radioamateur croate , PiHRAB-2, a commencé a partir de quelques membres du club de radio amateur "Bilogora" de Bjelovar, qui ont investi leur temps, leur argent et du matériel pour faire que le projet prenne vie.
Les membres de l'équipe sont les suivants:
Chef de projet: Mile Strk, 9A9Y
Membres de l'équipe:
Dubravko Rekic, 9A6NRD, Zoran Dedic, 9A6NDZ, Igor Majurec, 9A5CNN, Ina Antunovic 9A3INA, Michael Skrnjug, 9A3EMS, Zeljko Juric, 9A9ZZ, Stevo Cvrk, 9A3CCS, Mirko Blagaj, 9A3BOO
Apres une longue préparation, au bout de quelques mois, l'équipe a réussi a rassembler tout le matériel nécessaire (ballon, parachute, etc), fabriqué tous les circuits qui sont nécessaires (stabilisation de la tension, des temporisateurs, APRS, remonter la radio, etc) , ainsi que les équipements associés (antennes, réflecteur radar, piles, boîtes, etc) et enfin obtenir toutes les autorisations des autorités compétentes.
Dans le projet, nous sommes impliqués et FC "Bilogora" de Kapela, pres de Bjelovar, qui nous donnent avec bonté permet d'utiliser des espaces de terrain de football FC "Bilogora" de Kapela, pres de Bjelovar. Le jour du lâcher du deuxieme ballon croate, les membres du club de football vont également aider a l'organisation et d'autres choses qui rendront le projet accompli avec succes.
Caractéristiques techniques du projet:
Indicatif du ballon: 9A5B
Date et heure de lâcher du ballon : 01.09.2013 a 13h00 heure locale, 11h00 GMT Lieu de départ: terrain de football FC "Bilogora" de Kapela, pres de Bjelovar, coordonnées 45 ° 59'25 .49 "N, 16 ° 51'52 .26" E, ASL: 143 m Durée du vol: environ 2 heures Prédiction de l' altitude maximale: environ 30 km Chute prévue des charges: ordre de grandeur d'environ 150 km du point de départ. Masse de la charge sans ballon : 1.5 kg Masse de l'enveloppe : 800 g Gaz de remplissage du ballon: l'hélium La charge comprend: l'émetteur sur la fréquence 145.200 MHz, puissance de sortie de 300 mW, GPS (envoi position, altitude, vitesse), APRS, différents capteurs (température a l'intérieur de la nacelle, la température extérieure, batterie), batterie, antenne, caméra vidéo, émetteur 1,280 GHz, péroquet vocal, 433,400 MHz, récepteur dans la charge utile, la nacelle du ballon, émetteur 7.030 MHz
Frequences:
145.200 MHz, 300 mW, APRS télémétrie (Packet Radio) et le perroquet FM (indicatif 9A5B, peroquet un message: 9A5B First croatian amateur radio balloon PiHRAB-2) 1,280 GHz, le transfert de la vidéo 700 mW, ATV 433,400 MHz - coupure d' urgence pour la descente par systeme récepteur dans la charge du ballon. 433.200 Mhz - parrot repeater (from ARS Italy on the ASL 1500 m high on Italy Appennini mountains)
7.030 MHz - CW beacon,
150 mW (CW un message: 9A5B First croatian amateur radio balloon PiHRAB-2)
La nacelle est équipée a l'extérieur : signaux sonores et lumineux, la taille de réflecteur radar 20x20x10 cm, ' parachute 56'' Nacelle: boîte d'emballage, de polystyrene, recouverte a l'extérieur avec un film réfléchissant Les gens dans le projet, nombre : 9
Nous invitons tous les radioamateurs de la Croatie et les pays voisins a écouter ce jour la fréquence 145.200 MHz, 7.030 MHz, 1,280 GHz, et a présenter des rapports sur signal acoustique a online log: http://bilogora.net/PiHRAB-2_Log.aspx Chaque rapport sera confirmée avec la lettre de remerciements du Radio club de Bjelovar "Bilogora".
Nous demandons également a tous les radioamateurs une coopération et le meme jour dans la période 13h00-15h00 heure locale, 11h00-13h00 UTC, ne pas utiliser la fréquence 145.200 MHz et 433,400 MHz pour toute transmission.
Nous invitons également tous ceux qui peuvent venir y assister en personne, a voir le projet des ballons.
En savoir plus sur le projet, le premier Croate amateur Ballon Radio, PiHRAB-2, peut etre trouvé sur les pages du Radio Club "Bilogora": www.bilogora.net, ou vous aurez le temps pour etre en mesure de trouver la moindre information nouvelle liée a ce projet.
Radio Club "Bilogora" est particulierement reconnaissant au FC "Bilogora" de Kapela de la gentillesse en ce qui concerne l'autorisation d'utiliser des emplacements de terrain de football FC "Bilogora" de Kapela, ainsi que la participation dans le projet.
Un merci spécial a ceux qui ont participé au projet avec des conseils, des dons de matériel et de composants, ainsi que d'autres formes d'assistance:
Oliver, DG7XO, Frane, ZL1SLO/9A8SLO, Auckland Groupe VHF, ZL1BQ, Alen, 9A4WW, Mme Lada du contrôle Ltd Croatie, Goran, AD6IW, Dragan Pantelic, Zeljko Krvav, Dubravko, 9A6NRD, Zoran, 9A3HP, Leon, 9A9L, M. Toni Zlopasa du Croate contrôle Ltd, Croate contrôle Ltd, Goran, E73DL, coordinateur pour la Bosnie-Herzégovine, Zoran, 9A3HP, Janez, S52FO, Rolando, 9A3MR, MRASZ-Magyar Rádióamator Szövetség, Laci, HA3HY, Alain, F6AGV, coordinateur pour la France,
BFRA Bulgaria, Anton, LZ3AI,
ARS Italy, Giorgio, IW4CEZ,
Erica, IZ0EIK, OEVSV Austria, Harald, OE3HBS, Fred, OE3BMA, Max, OE3MSU,
SRV Vojvodina,
Ernst, OE3EJB,
Victor, LZ1NY,
Directeur Général ATM Mihajlo Jelisavcic, Erwin, OE1FEA, vieHAB SAR team,
Hristo, 9A7KXP,
Darko, 9A3LI, Martin, 9A2JK,
Adam, 9A4QV,
"Zlatni stapici", Bjelovar,
Srecko, 9A5BS, Damir, E73BI, ARAuBiH,
Fotoklub Bjelovar,
et tous les autres qui ont contribué au projet et ne sont pas mentionnés ici.
Chef de projet PiHRAB-2: Mile Strk, 9A9Y
Radio Club "Bilogora" Bjelovar
Président: Dubravko Rekic, 9A6NRD
Traduction : Alain, F6AGV
Sponzori projekta PiHRAB-2
Caffe bar "Marko Polo" Rovišće
Pizzeria "Kanoa" Rovišće
Općina Rovišće
Caffe bar "92"
"Koestlin" Bjelovar
Colloco-marketing d.o.o.
NK "Bilogora" Kapela
OPG Rasadnik Štrk
Podatci o projektu PiHRAB-2 nakon puštanja 01.09.2013. godine u 13.00 sati:
Poslije okupljanja na nogometnom igralištu NK "Bilogora" iz Kapele, točnije u lokatoru JN85KX, tim za puštanje balona je već oko 10 sati po lokalnom vremenu, 01.09.2013. godine, pristupio pripremama puštanja balona.

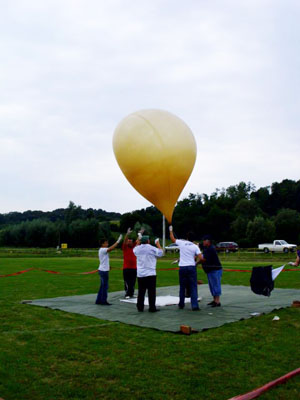

Poslije završenih priprema pristupilo se punjenju balona sa plinom helijem i balon je uspješno pušten u 13.00 po lokalnom vremenu.
Pošto su na dan 01.09.2013. godine atmosferske prilike na lokaciji puštanja balona bile izuzetno loše, čak i uz malo kratkotrajne kiše, samo puštanje balona smatramo izuzetno uspješnim.
Puštanje balona je popraćeno sa izuzetnim medijskim zanimanjem kao i sa posjetiteljima. Uživo se moglo gledati na monitorima karta sa točnom pozicijom balona, prijenos video slike te sa radio uređaja glas i APRS podatke koje je balon odašiljao na svom putu.
Posebno su bili zainteresirani mladi i djeca, te su pokazali spremnost i želju da se i oni bave ovim hobijem, a neki su odmah i izrazili želju za učlanjenje u klub.

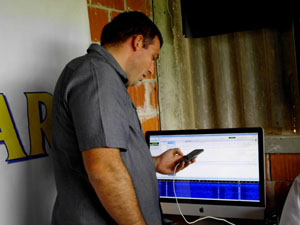

U sam projekt su se aktivno uključili i kolege radioamateri iz drugih država pri praćenju i pomoći, tako da je ovo na kraju međunarodni projekt.

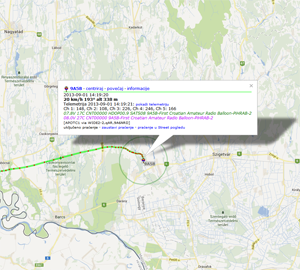

Ostatci balona, tj. teret koji je nosio, su uspješno pronađeni, točno na lokaciji koju je GPS uređaj poslao, od strane dvojice kolega iz Virovitice, koji su se odmah po slijetanju ostataka uputili u Mađarsku da bi pronašli ostatke balona.

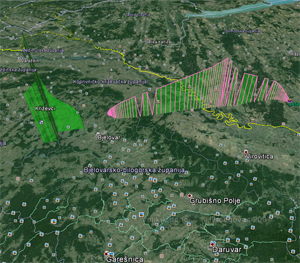

Najvišlja visina: 17,628 m
Najniža temperatura izvan paketa: -28 C
Najveća postignuta brzina pri uspinjanju: 139 km/h
Najveća brzina pri padu: 117 km/h

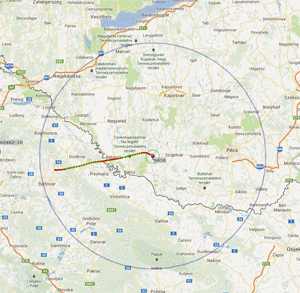

Daljina na koju je otisao: 58 km, u lokator JN86TB, u blizini Szigetvara, Madjarska

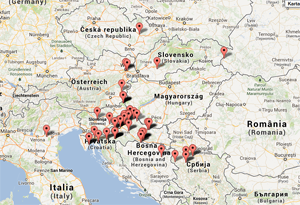

Signal je primljen u: 10 država
Najdalja udaljenost primljenog signala: Ukrajina, 508 km zračne linije, primljen glas u lokatoru KN18EP od strane kolege UT1DX
Primljeni raporti: 71 radioamater je čuo signal i poslao raporte Zadnja visina sa koje je primljen signal: 338 m iznad tla
Slike snimljene sa fotoaparatom iz paketa balona mogu se vidjeti OVDJE
